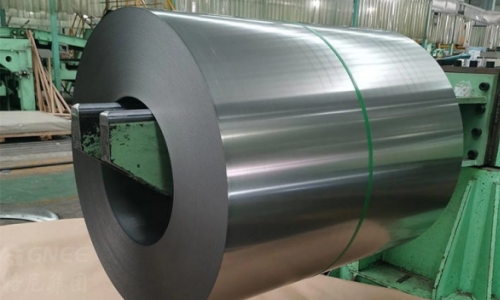

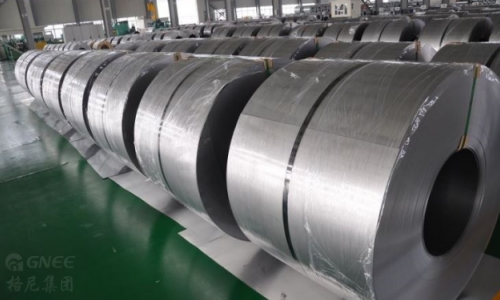

La bobine d’acier au silicium non orienté laminée à froid (CRNGO) est un type d’acier électrique largement utilisé dans divers appareils électriques et électroniques. Contrairement à l’acier au silicium à grains orientés laminé à froid (CRGO) qui a une structure de grains hautement orientés, l’acier CRNGO est fabriqué pour avoir une structure de grains aléatoires non orientés.
Voici quelques caractéristiques et caractéristiques clés de l’acier CRNGO :
Structure de grains non orientés : L’acier CRNGO est produit avec une orientation aléatoire des grains, ce qui signifie que la structure cristallographique n’est pas alignée dans une direction spécifique. Cette structure de grain aléatoire permet au matériau de présenter des propriétés magnétiques uniformes dans toutes les directions.
Faibles pertes dans le noyau : Comme l’acier CRGO, l’acier CRNGO est conçu pour avoir de faibles pertes dans le noyau. Les pertes dans le noyau font référence à la dissipation d’énergie qui se produit dans le matériau du noyau lorsqu’il est soumis à des champs magnétiques changeants. En réduisant les pertes dans le noyau, l’acier CRNGO contribue à améliorer l’efficacité énergétique des appareils électriques.
Résistivité électrique : L’acier CRNGO possède une résistivité électrique relativement élevée par rapport aux autres types d’acier. Cette propriété permet de minimiser les pertes par courants de Foucault lorsque l’acier est utilisé dans des transformateurs ou d’autres appareils électromagnétiques.
Convient aux applications à haute fréquence : l’acier CRNGO est couramment utilisé dans les appareils et équipements fonctionnant à des fréquences plus élevées, tels que les moteurs électriques, les générateurs et divers appareils électriques. Ses propriétés magnétiques le rendent adapté aux applications dans lesquelles des changements rapides de champ magnétique se produisent.
Applications polyvalentes : l’acier CRNGO est utilisé dans une large gamme d’applications électriques et électroniques, notamment les moteurs, les générateurs, les transformateurs, les bobines magnétiques, les solénoïdes, les noyaux magnétiques, les selfs magnétiques et le blindage magnétique.
Isolation de surface : L’acier CRNGO est souvent recouvert ou traité avec un isolant pour minimiser les pertes par courants de Foucault qui peuvent se produire le long de la surface de l’acier. Cette isolation contribue à améliorer les performances globales et l’efficacité des appareils électriques.
L’acier CRNGO offre une alternative rentable à l’acier CRGO dans les applications où un comportement magnétique non orienté est requis. Ses propriétés le rendent adapté à une variété d’appareils et de systèmes électriques fonctionnant à différentes fréquences et nécessitant une conversion d’énergie efficace.
| Classe | Épaisseur nominale (mm) | Densité théorique (kg/dm3) | Valeur de perte de base P15/50 (W/kg) | Valeur spécifiée de la valeur maximale de densité de flux magnétique B50 (T) | Valeur spécifiée du coefficient de cumul |
| 35WW250 | 0,35 | 7h60 | 14h30 | 1,62 | 95,0 |
| 35WW270 | 7.65 | 2,50 | |||
| 35WW300 | 2,70 | – | |||
| 35WW360 | 3h00 | 1,63 | |||
| 35WW400 | 3,60 | 1,64 | |||
| 35WW440 | 7.7 | 16h00 | 1,65 | ||
| 50WW250 | 0,5 | 7h60 | 14h30 | 1,62 | 97,0 |
| 50WW270 | 2,50 | 1,65 | |||
| 50WW290 | 2,70 | 1,62 | |||
| 50WW310 | 7.65 | 2,90 | 1,62 | ||
| 50WW350 | 3.10 | 1,62 | |||
| 50WW400 | 3,50 | 1,63 | |||
| 50WW470 | 7h70 | 16h00 | 1,64 | ||
| 50WW600 | 0,5 | 7h75 | 4,70 | 1,66 | 97,0 |
| 50WW700 | 7.80 | 6h00 | 1,67 | ||
| 50WW800 | 7h00 | 1,68 | |||
| 50WW1000 | 7,85 | 8h00 | 1,70 | ||
| 50WW1300 | 10h00 | 1,72 |
Faibles pertes dans le noyau : L’acier M3 CRGO présente une orientation de grain spécifique qui réduit les pertes dans le noyau, qui sont des pertes résultant des effets d’hystérésis et de courants de Foucault. Des pertes dans le noyau plus faibles contribuent à améliorer l’efficacité énergétique et à réduire la génération de chaleur dans les transformateurs, ce qui se traduit par des performances globales plus élevées.
Haute perméabilité magnétique : l’acier M3 CRGO présente une perméabilité magnétique élevée, ce qui signifie qu’il peut conduire efficacement le flux magnétique. Cette propriété permet un transfert efficace d’énergie entre les enroulements primaire et secondaire d’un transformateur, minimisant ainsi les pertes d’énergie et améliorant l’efficacité du transformateur.
Faible magnétostriction : La magnétostriction fait référence au changement de forme ou de dimensions d’un matériau sous l’influence d’un champ magnétique. L’acier M3 CRGO présente une faible magnétostriction, ce qui réduit les contraintes mécaniques sur le noyau du transformateur et contribue à maintenir son intégrité structurelle dans le temps.
Orientation uniforme des grains : Le processus de fabrication de l’acier M3 CRGO assure une orientation uniforme et bien définie des grains. Cette orientation des grains permet au matériau de présenter des pertes de noyau et des propriétés magnétiques constamment faibles dans toute la bobine, favorisant ainsi des performances stables et fiables dans les noyaux de transformateur.
Calibre fin et résistance électrique élevée : les bobines d’acier M3 CRGO sont disponibles en calibres fins, qui permettent la construction de noyaux de transformateur avec un poids et une taille réduits. De plus, le matériau présente une résistance électrique élevée, minimisant ainsi les pertes électriques dans le transformateur.
Bonne capacité de poinçonnage : l’acier M3 CRGO peut être facilement poinçonné ou estampé dans des formes et des tailles spécifiques sans déformation significative. Cette fonctionnalité facilite le processus de fabrication des noyaux de transformateur, permettant une production et un assemblage efficaces.
Excellente stabilité thermique : l’acier M3 CRGO possède une excellente stabilité thermique, ce qui signifie qu’il peut résister à des températures de fonctionnement élevées sans dégradation significative de ses propriétés magnétiques. Cette caractéristique est cruciale pour les transformateurs soumis à des conditions de charge élevée, continues ou intermittentes.
Transformateurs de puissance : les bobines en acier M3 CRGO sont largement utilisées dans les transformateurs de puissance en raison de leurs faibles pertes dans le noyau et de leur haute perméabilité magnétique. Les transformateurs de puissance sont des composants essentiels des réseaux de transport et de distribution d’énergie électrique, où ils augmentent ou diminuent les niveaux de tension pour faciliter un transfert efficace de l’électricité.
Transformateurs de distribution : L’acier M3 CRGO est également utilisé dans les transformateurs de distribution, qui sont chargés de réduire la tension des lignes de transport à des niveaux adaptés à un usage commercial et résidentiel. Le rendement élevé et les faibles pertes de l’acier M3 CRGO contribuent à l’efficacité globale des transformateurs de distribution.
Transformateurs d’instrument : Les transformateurs d’instrument, tels que les transformateurs de courant et les transformateurs de tension, sont essentiels pour mesurer et protéger les systèmes électriques. L’acier M3 CRGO est couramment utilisé dans les noyaux de ces transformateurs pour garantir une mesure précise et fiable des niveaux de courant et de tension.
Composants inductifs : les bobines d’acier M3 CRGO sont utilisées dans la fabrication de divers composants inductifs, notamment des inducteurs, des selfs et des réacteurs. Ces composants se retrouvent dans une large gamme d’appareils électriques et électroniques, tels que les alimentations, les entraînements moteurs et les ballasts électroniques.
Amplificateurs magnétiques : Les amplificateurs magnétiques sont des appareils qui utilisent les propriétés magnétiques de matériaux, tels que l’acier M3 CRGO, pour amplifier les signaux électriques. Les faibles pertes dans le noyau et la haute perméabilité magnétique de l’acier M3 CRGO le rendent adapté à une utilisation dans les amplificateurs magnétiques, permettant une amplification efficace du signal.
Équipement électrique de haute puissance : les bobines d’acier M3 CRGO sont utilisées dans les équipements électriques de haute puissance, tels que les gros moteurs, les générateurs et les machines électriques. Le rendement élevé et les propriétés magnétiques supérieures de l’acier M3 CRGO contribuent à minimiser les pertes d’énergie et à améliorer les performances de ces équipements.
